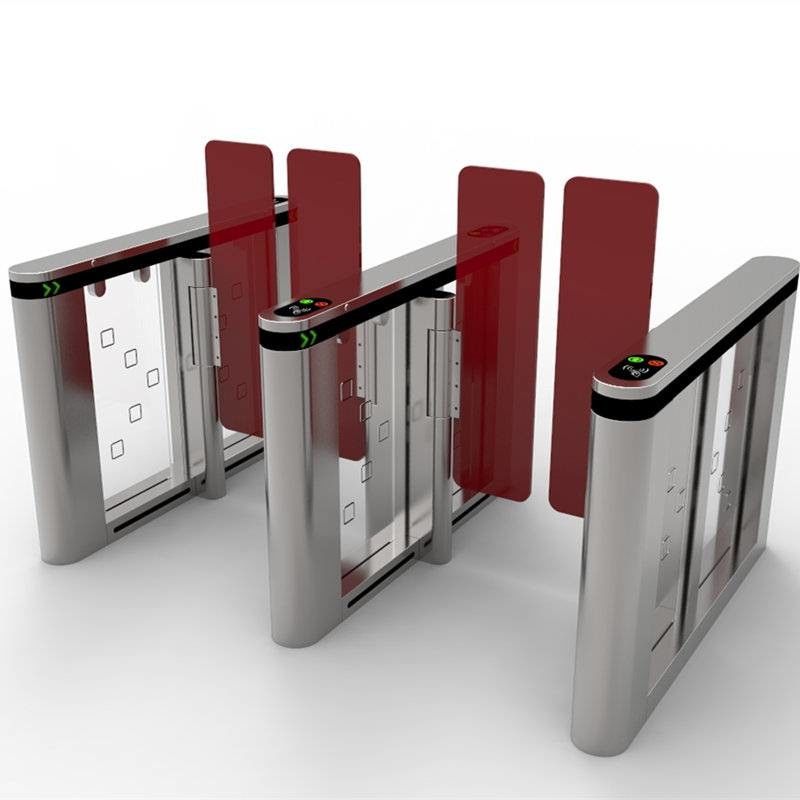

سالن های بالا سرعت لوله دروازه چرخ دنده کامل اتوماتیک RFID

چرخ دنده خط سرعت بالا دروازه خودکار RFID دروازه مانع دروازه سرعت دروازه چرخ دنده

طراحی فولاد ضد زنگ نصب تجهیزات اضافی را ساده می کند و دوام پوشش های بالا را افزایش می دهد.طراحی چرخ چرخ ترکیب سبک و ادغام آسان تجهیزات اضافی.

حالت های کار

سیستم ردیابی مجهز به دو سطح سنسورهای مادون قرمز است: 14 جفت در سطح بالا و 28 ′′ در سطح پایین قرار دارند.که امنیت عبور را در سرعت بالا تضمین می کند و از عبور همزمان دو نفر یا بیشتر جلوگیری می کندمجموعه تحویل شامل یک پانل RC است؛ جهت گیری دکمه های پانل RC نسبت به جهت عبور هنگام اتصال به تورنیست تنظیم می شود.دروازه سرعت به طور معمول در حالت بسته کار می کنداین امکان وجود دارد که چرخ چرخ را به حالت اضافی "باز شدن خودکار در جهت انتخاب شده" تغییر دهید و همچنین موقعیت اصلی پانل های سوئیچ را در حالت "آموزش" تنظیم کنید.این محصول کنترل مستقل عبور را در دو جهت فراهم می کند.

دستورات کنترل:

• امتناع از عبور

• گذرگاه تنها مجاز در جهت تعیین شده

• گذرگاه آزاد در جهت مشخص

• گذرگاه آزاد در هر دو جهت هنگامی که برق خاموش می شود، پانل های چرخش باز می شوند و می توانند به صورت دستی در هر جهت حرکت کنند.

ویژگی های اصلی

• عملکرد دروازه سرعت از پانل RC، WRC، ACS

• تخته های الکترونیکی داخلی

• ولتاژ ایمنی 24 ولت

• مصرف برق ¥ حداکثر 160 وات در هر گذرگاه

• دو سطح سنسورهای مادون قرمز، منطقه عبور را کنترل می کنند، 14 جفت در سطح بالا و 28 ′′ در سطح پایین قرار دارند.

• امکان انجام چندین گذرگاه مجاز به صورت متوالی در یک جهت بدون بسته شدن پانل ها

• 4 نسخه از پانل ها، هر دو برای پهنای راهروهای مختلف (600، 900 و 1000 میلی متر) و با ارتفاع افزایش یافته (1300 میلی متر برای عرض راهرو 600 میلی متر)

• چندین نسخه مختلف از پانل های جلویی تورنیتیل که امکان ادغام تجهیزات اختیاری را فراهم می کند: یک خواننده کارت، اسکنر بارکد، یک ترمینال تشخیص چهره و غیره

• در صورت لزوم تعداد مسیرهای عبور از طریق تورنیتیل را می توان با نصب قطعات دو طرفه STD-01 افزایش داد

• امکان نصب خواننده های کارت نزدیکی در بخش های زیر پوشش شیشه ای (بزرگترین ابعاد خواننده: ¥155x68x28 میلی متر، محدوده خواندن: ¥40 میلی متر)

• بخش های مرکزی دارای بلوک های نشان دهنده اجازه عبور / رد

• پوشش بالای بخش نشان دهنده عبور

• مناطق بازجویی خواننده با پیکتوگرام های روشن نشان داده شده است

• نشان دادن جهت عبور از سمت عقب

• امکان تنظیم موقعیت پانل ها در حالت بسته (وضع آموزش)

• ورودی هشدار آتش برای اتصال دستگاه باز کردن راهرو اضطراری؛ هنگامی که دستور از آن ارسال می شود،پانل ها به طور خودکار در یک جهت باز می شوند و امکان پیاده روی از طریق چرخ چرخ در هر دو جهت وجود دارد.

• خروجی برای اتصال بلوک های نشان دهنده از راه دور از تصویب / رد عبور، و همچنین یک صوتی (سیرن)

• دو حالت کنترل: پالس و پتانسیل؛ می تواند به عنوان یک واحد مستقل که توسط اپراتور با استفاده از یک پانل RC کنترل می شود و به عنوان بخشی از ACS کار کند

عملکرد اصلی:

1عملکرد ضد ریزش:یک منطقه تشخیص باند نور مادون قرمز مشترک در کانال وجود دارد و حالت سوئیچ را می توان با استفاده از نرم افزار مطابق با نیازهای دقیق مشتری تنظیم کرد.سازگاری با استفاده از باند های مختلف نوراز نقص های آشکارسازان مادون قرمز نقطه ای که به راحتی آلوده می شوند و بر قابلیت اطمینان قضاوت تاثیر می گذارند، اجتناب می شود.مي تونه به طور موثر مشخص کنه که کسي که پشتش هست کارت رو نخونده. هنگامی که سیستم تعیین می کند که رخ می دهد, سیستم با توجه به محل معتبر دارنده کارت توسط آشکارگر مادون قرمز بازگشت واکنش نشان می دهد. پس از سیگنال باز کردن درب ارسال می شود,هنوز هم استفاده های غیرطبیعی وجود داره که زنگ خطر رو به وجود میاره.

2استفاده غیر طبیعی:

1) هنگامی که درب بسته می شود، راهرو نفوذ عقب پس از صدور سیگنال باز شدن درب مجاز وارد بدن درب می شود.و قبل از عبور از اولین کمربند شناسایی فتو الکتریکی ایمنی، اگر کمربند تشخیص عقب تشخیص دهد که کسی وارد می شود، تا زمانی که فرد خارج نمی شود، زنگ خواهد زدو تابع "پیری" فاصله زمانی را در این زمان محاسبه نمی کند..

2) نفوذ معکوس هنگامی که درب باز می شود پس از باز شدن بال درب، اگر یک پیاده غیر مجاز وارد منطقه تشخیص درب در جهت معکوس شود،در بلافاصله بسته خواهد شد. زمان در این لحظه حساب نمی شود، و درب کار عادی را پس از خروج فرد از منطقه تشخیص دوم آغاز می کند.

3) پیاده ها در جهت مخالف در حال خروج و عبور از منطقه دوم شناسایی ایمنی هستند.منطقه دوم شناسایی ایمنی تشخیص می دهد که کسی بدون یک علامت باز کردن درب قانونی وارد می شوداما تا زمانی که مردم هنوز در منطقه شناسایی حفاظت تشخیص داده می شود، در نمی خواهد بسته شود.

۴) از اولین آشکارساز که یک پیاده را تشخیص می دهد تا آخرین آشکارساز که اولین منطقه شناسایی ایمنی را ترک می کند، فاصله زمانی حدود ۰.۲۵ ثانیه است.بعد از اینکه پیاده از اولین منطقه شناسایی ایمنی خارج می شود، سیگنال خواننده کارت نمی کند وقتی در باز می شود، اولین منطقه تشخیص پیاده رو (پیروان) را تشخیص می دهد، و زنگ هشدار برای مدت طولانی صدا می کند، اما در هنوز باز است.

5) پس از اینکه پیاده های عادی از منطقه شناسایی حفاظت خارج می شوند، اولین منطقه شناسایی ایمنی یک فرد غیر مجاز را کشف می کند، در بلافاصله بسته می شود.و زنگ زنگ برای مدت طولانی صدا می کند.

3رانندگي:سیستم سرو درایو DC و سیستم درایو brushless DC

4پاسخ بدنه درب در حالت اضطراری:هنگامی که درب به طور ناگهانی قدرت را در طول کار از دست می دهد، بال درب در موقعیت اصلی متوقف می شود و می تواند آزادانه فشار داده شود یا یک باتری خارجی 12V متصل می شود (وقتی قدرت قطع می شود،باتری به مدت کوتاهی روشن می شود تا درب سوئیچ را باز کند) هر دستگاه می تواند با یک دکمه اضطراری بر اساس درخواست مجهز شود، و حالت واکنش اضطراری انتخاب شده می تواند با فشار دادن دکمه فعال شود. به طور معمول کانال را در زمان خطر یا وحشت باز کنید. در شرایط اضطراری مانند سرقت و سایر شرایط,کانال را می توان به صورت دستی از طریق دکمه کنترل از راه دور بسته. پس از روشن شدن برق یا رفع وضعیت اضطراری،بال درب به طور خودکار پس از چک کردن خود و بدون مانع دوباره تنظیم می شود.
